燃焼実験動画のご案内

未加工・防炎加工の比較

難燃加工・不燃加工の比較

1.ベニヤ合板  (t=9mm)

2.MDF板     (t=4mm)

3.ダンボール  (t=10mm)



5.プラダン         (t=4mm)

6.厚紙ボード      (t=3.2mm)

7.杉 板          (t=12mm)

8.発泡スチレン   (t=20mm)

9.発泡スチロール(t=15mm)

10. 薄ベニヤ合板   (t=4.0mm)

防炎・難燃・不燃   燃焼実験 動画集

未加工・防炎加工・難燃加工・不燃加工燃焼実験 動画集

使用薬剤

防炎加工KS・ファイヤープルーフ

     (記号KS・FP)

難燃加工KS・リターダントS

     (記号KS・RS)

不燃加工KS・リターダントL

     (記号KS・RL)

燃焼実験供試体――全て、吹付けロボットにて加工しました。

燃焼実験使用バーナー 1,300℃程度の火力です。



1.ベニヤ合板(ラワン合板t=9mm)





←着工前

  同じ材料で同じ条件で

 燃焼比較を行う。







←燃焼実験結果

 天然素材は、燃えにくいが

 燃焼時煙を出す。

 不燃水性塗料部は、殆ど

 煙を上げず燃えない。



  ベニヤ合板燃焼実験動画↓

https://1drv.ms/v/s!ArqdBL2Ne32mhEklwSJnIIpquLTn



2.MDF板                t=4.0mm



 ←着工前

 MDF板の防炎加工は、薬剤

 浸透して少し変色します。

 材料がリサイクル品ですので

  環境にやさしい板です。



←燃焼実験結果

  防炎薬剤の浸透が良いので

  防炎性能が良く発揮します。

  難燃加工部は、熱の伝わった

  部分のみ炭化します。



MDF版燃焼実験動画↓                                            https://1drv.ms/v/s!ArqdBL2Ne32mhEj3C13kJNyvVwbU

3.ダンボール(2段    ダンボール t=10mm)



←着工前

  同じ材質での燃焼比較

  が重要です。







←燃焼実験結果

  ダンボールの怖さは、

  一度着火すると燃え尽きる

  迄消えないことです。







ダンボール燃焼実験動画↓

https://1drv.ms/v/s!ArqdBL2Ne32mhEbBQetvHG8to1lm

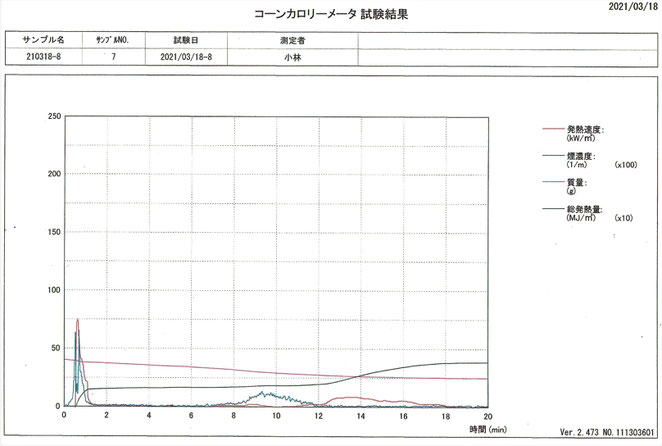

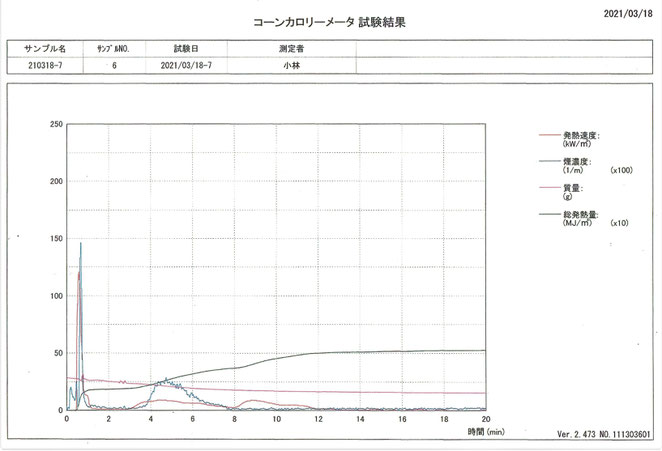

3月18日 発熱性燃焼試験(コーンカロリーメーター法)で20分後次の値を出しました。

 1.t=20mm3段ダンボール 総発熱量3.88MJ/㎡(不燃8.0MJ/㎡以下)

 2.t= 9mm2段ダンボール 総発熱量5.26MJ/㎡(    〃      )

5.プラダン(t=4mm)





←着工前

 仮説通路や現場、引越し等の

養生に使用する軽いプラダンです。

 万一着火しますと燃え方が早く

 尚且つ、溶解が激しいので大やけど

 してしまいます。







プラダン燃焼実験動画↓

https://1drv.ms/v/s!ArqdBL2Ne32mhEUbsWrqVzqPpg_r



6.厚紙ボード(t=3.2mm 展示パネル用)





←燃焼実験結果

  リサイクル紙で造られ、汚れた

 後は、再度リサイクルできます。

  ラワン合板のための森林伐採を

 減らし、優しい環境に寄与します



 厚紙燃焼実験動画↓

https://1drv.ms/v/s!AgNuMDeBb1yMhSMe3nZrjdMhU6KG?e=HiZTaU

7.杉 板 (t=12mm)



←着工前

  防炎加工は、風合いをあまり

 変えません。良い杉の香りも

  維持できます。

  難燃加工は、用途開発のため。







燃焼実験結果

天然素材故に燃えにくいが、   防炎・難燃加工との差は、はっきりしています

 杉板燃焼実験動画↓     https://1drv.ms/v/s!ArqdBL2Ne32mhE4AX0VoPmUO4dbthttps://1drv.ms/v/s!ArqdBL2Ne32mhE4AX0VoPmUO4dbt

8.発泡スチレン(t=20mm)



←燃焼実験結果

 燃焼時の有毒ガスが、命を奪います。

 煙も出さず、溶解しないことが大切です

 安全な断熱材にもなります。









発泡スチレン燃焼実験動画↓

https://1drv.ms/v/s!ArqdBL2Ne32mhW6jhXifPNM7EwaD

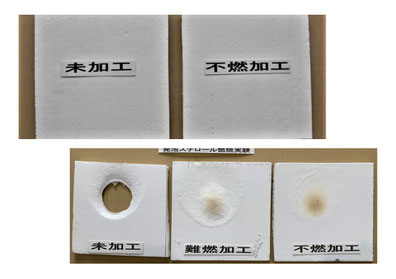

9.発泡スチロール(t=15mm)















燃焼実験結果











発泡スチロール動画

 https://1drv.ms/v/s!ArqdBL2Ne32mhW3AS_FEzu23J_MZ





10.薄ベニヤ(t=4mm)





←着工前

薄ベニヤの用途は、限りなくありますが、天然素材と言えどもとても燃えやすいです。









燃焼実験結果







薄ベニヤ燃焼実験動画https://1drv.ms/v/s!ArqdBL2Ne32mhE15oC6OLhwZk9mR
